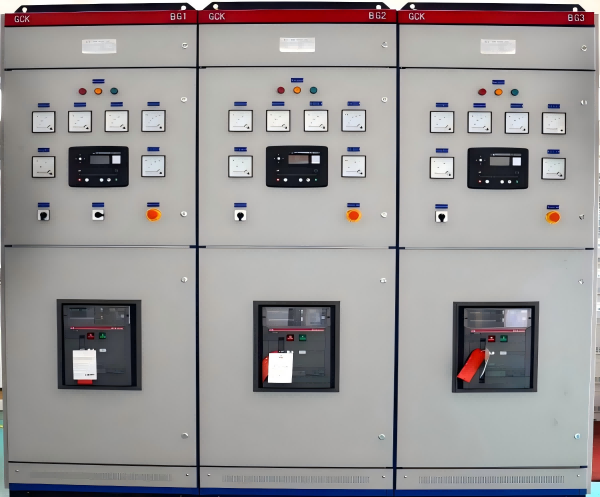

高压/中压/低压配电柜

康菱提供制造与供应控制及分销系统，以满足客户各类需求。完备的先进高压/中压/低压解决方案可解决发电机及电厂的复杂问题。

.单台发电机输出至负载，配合ATS接入电网

.单台发电机并网同步

.多台发电机并联运行

.多台发电机并联及并网同步

.通过母线耦合实现多台发电机并联运行

ATS自动切换柜技术特点:

·如果主电源供电系统为电网供电，当市电停电、缺相或欠压时，自动切换系统给出启动信号，自启动发电机组，机组的电压频率正常后，ATS经过延迟切换(时间0-30秒可调)由备用电源向负载供电。

·当市电恢复正常后，ATS柜经过延时(0-60秒可调)自动切换恢复到市电供电，同时机组经冷却延时停止。

·ATS可以防止因自备电源与主电源撞电，造成设备毁坏、甚至人员伤亡严重后果。ATS开关选型:

·PC级(无短路、过载保护)一般用在两路双投电源的互相转换，多用在末端，如:进口法国朔高美(SOCOMEC)自动切换开关，无锡韩光(WHK)、思美克(SMC)开关。

·BC级(有短路、过载保护)多用于负载前端两路电源切换。如进口ABB、三菱、施耐德等双断路器配机械连锁和电气联锁。国产断路器有ME、DW45等可选。

·ATS开关额定电流在63-6300A可选。

自动并机柜系统

主要采用美国GAC负载分配器和同步器,或采用高度集成的集机组控制系统、负载分配、同步器等功能为一体的智能模块总成。并经过优化设计采用继电器集成线路板，使性能稳定、品质可靠。该并机系统包括以下功能:

·全电子保护: a、超负载切断并联保护。b、逆功率切断并联保护。c、发电机组故障、意外紧急并联保护。

·电子自动负载分配系统:机组并联后，通过自动分配器平分每台发电机组输出力(大机与小机并联时，则按比例分配)，并且维持并联后的频率不变。

·电子自动频率追踪同步并机系统:并联发电机组通过自动同步追踪器，自动对待并机组的频率、相位及电压进行同步追踪，当三者同步后，通过继电器输出信号，使断路器自动合闸，机组并入系统运行。

·完善的操作控制系统(手动/自动并入选择，通过面板上选择开关可以实现待并机柜是手动投入还是自动投入系统)

a、可在并柜上操作发电机组的启动与停机。b、连续可调的转速微调电位器(频率范围在45HZ-55HZ)。

c、连续可调的电压微调电位器(电压范围在+5%)。d、紧急按钮。e、试灯按钮。f、消音按钮。9、合闸按钮。h、分闸按钮。
